제조분야집진기특수 사양 집진기

특수 사양 집진기

 

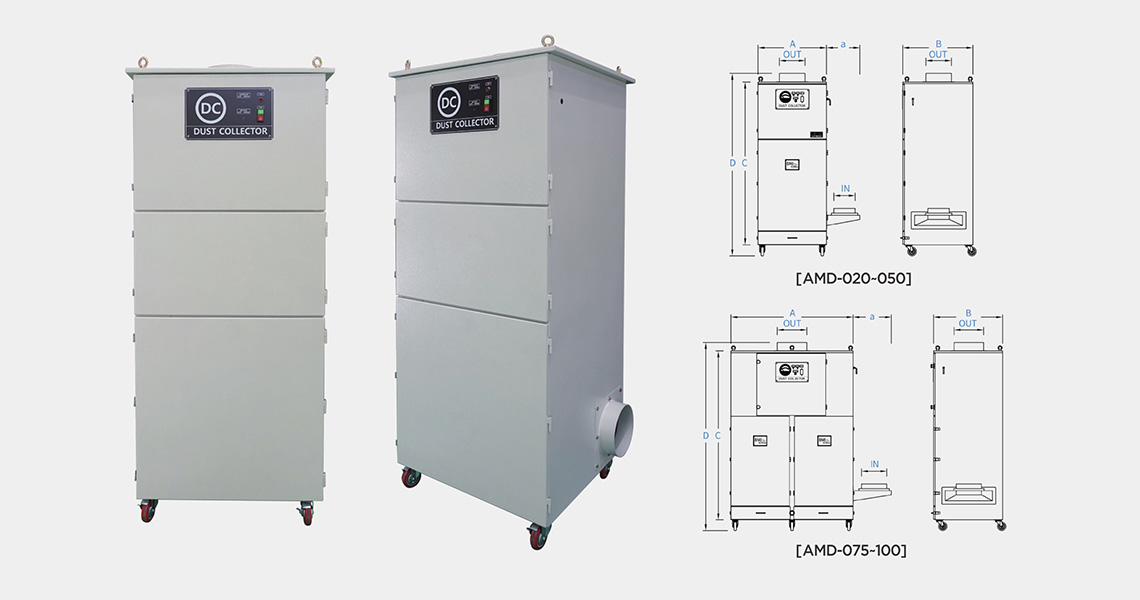

미세 분진 집진기 (AMD-SERIES)

반도체 소자 제조공정, 납땜 및 디핑, 클린룸 작업, 초미세분진 작업 등 PM 2.5(2.5m이하)의 미세분진을 제거하는 제품입니다.

모델명 풍량
(m3/min)		 정압
(mmAq)		 출력
(Kw)		 크기 중량
(Kg)
A(+a) B C D IN(Ø) OUT(Ø)
AMD-020 25 230 1.5 750 700 1500 1683 150 200 190
AMD-030 40 230 2.2 800 820 1860 2063 200 250 240
AMD-050 60 230 3.7 800(+390) 820 1900 2128 250 300 270
AMD-075 80 250 5.5 1450(+455) 820 2000 2228 300 350 398
AMD-100 100 250 7.5 1450(+480) 820 2000 2228 350 400 465

기성 사이즈 외 이형 사이즈도 제작 가능합니다. (문의 : 031-494-8013)

  • 3단계 필터

    1. 1차 PRE 필터 - 3~30m 정도의 입자가 큰 분진을 제거하고, 85%의 분진을 포집

    2. 2차 CFM 필터 - 수·유분 및 점착성 분진을 제거하고, 1cm 입자의 분진을 65~95% 포집

    3. 3차 HEPA 필터 - 0.3m 입자의 분진을 99.7% 이상 포집

  • TURBO FAN 장착

    1. 분해/조립이 간편하고, 쉬운 유지 보수 24시간 가동 가능

    2. 고효율 및 프리미엄 모터를 적용, 장기간 가동시간에 비례하여 운전 비용 절감(삼상 모터에 해당)

    3. 저소음 · 저진동 · 낮은 온도 상승으로 모터 수명 연장

  • 옵션사항

    필터 차압 계측(차압계) - 탈리 및 교환 시점을 표시 (아날로그/디지털)

    2. 분진 배출방식 변경 가능 -기본형 : 서랍형 분진함이 탈착되므로 분진 회수가 용이

    3. 전처리 불꽃 차단 장치 및 방폭형 구조변경

  • 주의사항

    1. 휘발성 및 인화성 물질이 함유된 유기용제 및 악취 작업 시 적합하지 않습니다.

    2. 입자가 큰 다량의 분진 발생 작업 시 적합하지 않습니다.

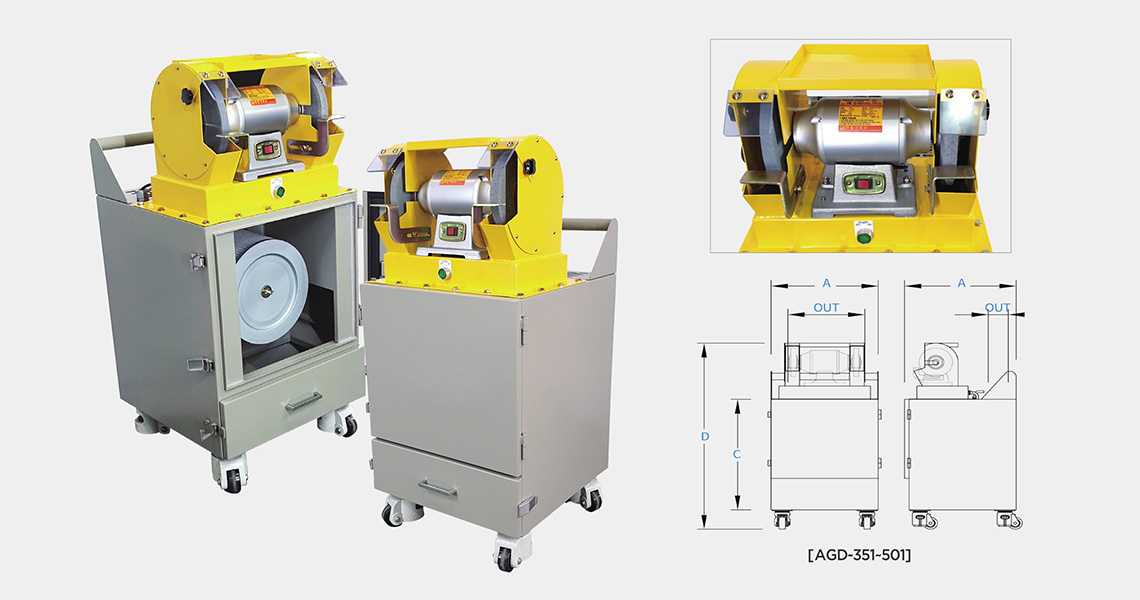

그라인더 일체형 집진기 (AGD-SERIES)

그라인더와 집진기를 일체화한 제품으로, 작업이 편리하고 공간활용이 좋습니다.

모델명 풍량
(m3/min)		 정압
(mmAq)		 출력
(Kw)		 크기 중량
(Kg)
A B C D OUT
AGD-351 10 75 0.34 480 500 875 977 100 x 355 95
AGD-501 10 75 0.34 480 500 910 1012 100 x 355 95

기성 사이즈 외 이형 사이즈도 제작 가능합니다. (문의 : 031-494-8013)

  • 그라인더

    양두 그라인더는 100% 국산 제품으로 성능과 내구성이 뛰어납니다. 안전을 위한 방호울 및 워크래프트가 장착되어 있습니다.

  • 카트리지 필터

    POLYESTER 여재를 카트리지 형태로 가공하여 여과면적을 증대하고, 포집 효율을 향상시킵니다. 오염원 종류에 따라 다양한 여재의 필터 적용이 가능합니다. (TEFLON, NANO, NOMEX 등)

  • 필터 청소(SHAKING)

    수동 탈리방식(기본형)

    - 측면의 탈진봉을 흔들어 진동에 의해 분진을 탈리 시키는 방식입니다.

  • OUTER ROTER FAN

    팬 일체형으로 소형화 및 경량화가 특징입니다. 풍량 대비 낮은 전기 소모량(고효율) 으로 에너지 등급이 우수합니다.

  • 수유분이 다량으로 함유된 분진 작업 시 적합하지 않습니다.

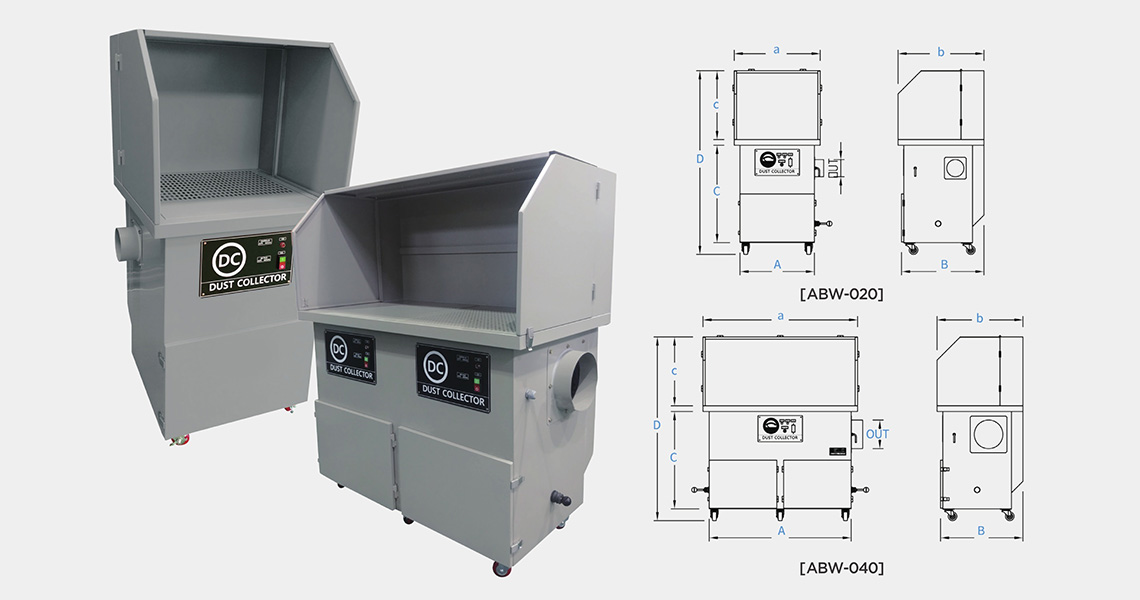

작업대 일체형 집진기 (ABW-SERIES)

그라인딩, 샌딩 및 사상, 에어세척, 계량작업 등 작업대와 집진기를 일체화한 제품으로, 작업이 편리하고 공간활용이 좋습니다.

모델명 풍량
(m3/min)		 정압
(mmAq)		 출력
(Kw)		 크기 중량
(Kg)
A B C D IN(Ø) OUT(Ø)
ABW-020 20 180 1.5 750 750 1500 1603 750 x 600 200 590
ABW-040 40 180 1.5 x 2EA 1350 750 1500 1603 1350 x 700 250 715

기성 사이즈 외 이형 사이즈도 제작 가능합니다. (문의 : 031-494-8013)

  • 작업대

    1. 작업대 후드 내 하향 흡입 방식으로 작업 시 발생하는 분진이 비산 되지 않습니다.

    2. 작업대 상부 · 좌우 측면을 개폐할 수 있어 다양한 크기의 가공물 작업이 가능합니다.

  • TURBO FAN 장착

    1. 분해 조립이 간편하고, 쉬운 유지 보수/24시간 가동 가능

    2. 고효율 및 프리미엄 모터를 적용, 장기간 가동시간에 비례하여 운전 비용 절감(삼상 모터에 해당)

    3. 저소음·저진동 · 낮은 온도 상승으로 모터 수명 연장

  • 필터 청소(SHAKING)

    수동 탈리방식(기본형)

    - 측면의 탈진봉을 흔들어 진동에 의해 분진을 탈리 시키는 방식입니다.

  • 백필터

    사각 평면의 백필터를 사용하여 필터의 여과면적이 넓고 분진의 포집 효율을 높였습니다.

  • 옵션사항

    필터 차압 계측(차압계) - 탈리 및 교환 시점을 표시 (아날로그/디지털)

  • 주의사항

    수유분이 다량으로 함유된 분진 작업 시 적합하지 않습니다.

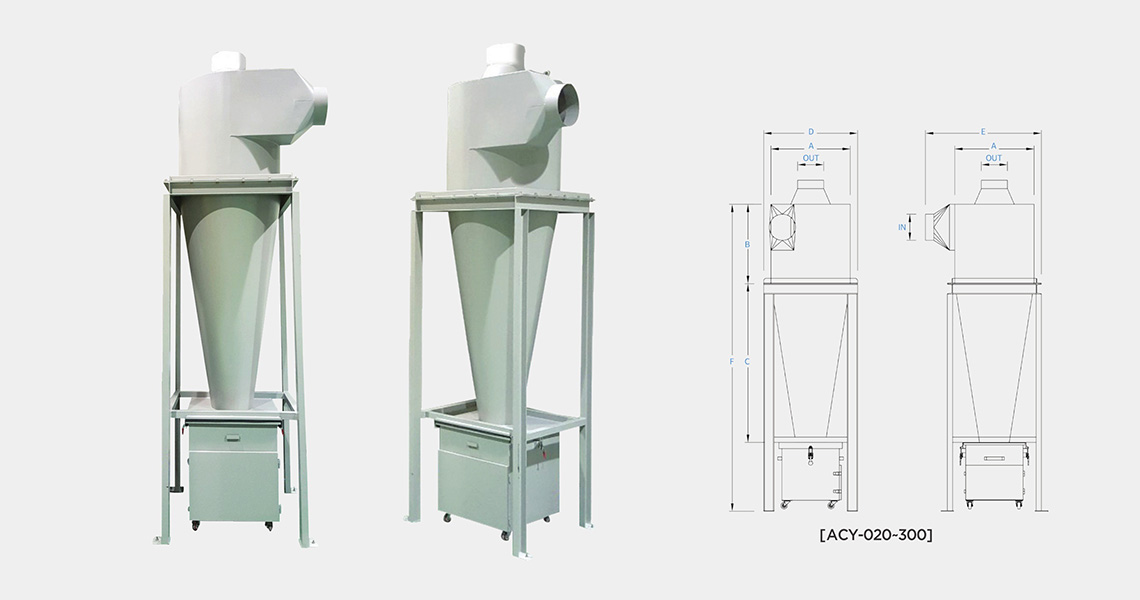

사이클론 집진기 (ACY-SERIES)

원심력과 중력 침강의 원리를 이용하여 필터없이 분진 및 수유분을 효과적으로 제거합니다.

모델명 풍량
(m3/min)		 크기 중량
(Kg)
A B C IN(Ø) OUT(Ø)
ACY-020 25 440 640 1960 150 150 65
ACY-040 40 620 830 2580 200 200 120
ACY-060 60 760 1040 3170 250 250 295
ACY-060 60 760 1040 3170 250 250 295
ACY-080 80 880 1180 3700 300 300 360
ACY-100 100 980 1310 4030 350 350 520
ACY-150 150 1200 1600 4960 400 400 597
ACY-200 200 1380 1830 5650 500 500 645
ACY-250 250 1540 1990 6130 550 550 695
ACY-300 300 1680 2130 3550 600 600 720

기성 사이즈 외 이형 사이즈도 제작 가능합니다. (문의 : 031-494-8013)

  • 싸이클론 집진기 특징

    심력과 중력 침강의 원리를 이용한 집진기이며, 입자가 큰 분진(10)일수록 포집 효율이 뛰어납니다. 일반적으로 전처리 장치로 사용이 가능합니다. 다량의 분진 및 유분이 포함된 분진도 제거가 가능하며, 간단한 구조로 유지 보수가 용이하고 별도의 비용이 발생하지 않습니다. 별도의 필터가 없어 필터로 인한 막힘 현상이 없고 오랫동안 흡입력이 유지됩니다.

  • 옵션사항

    분진 배출방식 변경 가능

    1) 기본형 : 분진함이 탈착되므로 분진회수가 용이

    2) 옵션 : 원터치 분진함(O/T), 호퍼(로터리 밸브/버터플라이밸브 슬라이드게이트)

  • 주의사항

    단독으로 사용시 별도의 동력이 필요합니다.

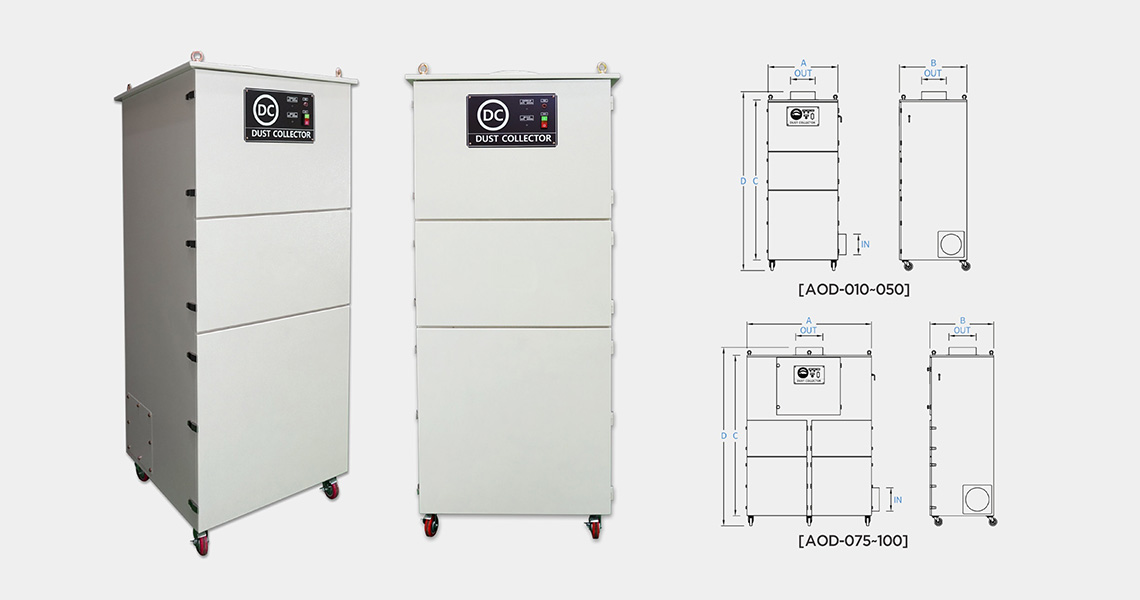

냄새·유기용제 집진기 (AOD-SERIES)

인쇄, 페인트 도장, 성형, 세척 및 코팅, 건조, 접착, 원료혼합, 공기정화 등 유기용제 산업현장에서 발생하는 각종 유해가스 및 휘발성 유기화합물(VOCS) 등 저농도로 발생하는 냄새, 가스를 흡착하여 제거하는 제품입니다.

모델명 풍량
(m3/min)		 정압
(mmAq)		 출력
(Kw)		 크기 중량
(Kg)
A B C D IN(Ø) OUT(Ø)
AOD-010 12 200 0.75 550 570 1100 1283 125 150 125
AOD-020 25 230 1.5 680 700 1330 1513 150 200 175
AOD-030 40 230 1.5 680 700 1330 1513 150 200 175
AOD-050 60 230 3.7 850 820 1950 2178 250 300 342
AOD-075 80 250 5.5 1600 820 2060 2288 300 350 680
AOD-100 100 250 7.5 1600 820 2250 2478 350 400 745

기성 사이즈 외 이형 사이즈도 제작 가능합니다. (문의 : 031-494-8013)

  • 3단계 필터

    1. 1차 PRE 필터 - 3~30m 정도의 입자가 큰 분진을 제거하고, 85%의 분진을 포집

    2. 2차 CFM 필터 - 수유분 및 점착성 분진 제거/1m 입자의 분진을 65~95% 포집

    3. 3차 CARBON 필터 - 냄새 및 유기용제 흡착

  • 옵션사항

    필터 차압 계측(차압계) - 탈리 및 교환 시점을 표시 (아날로그/디지털)

  • 주의사항

    1. 고온 및 다량의 불꽃이 유입되는 작업 시 적합하지 않습니다.

    2. 다량의 분진이 함께 발생하는 작업시 전처리 장치가 필요합니다.

    3. 환경(대기) 인허가에 부적합한 제품입니다.

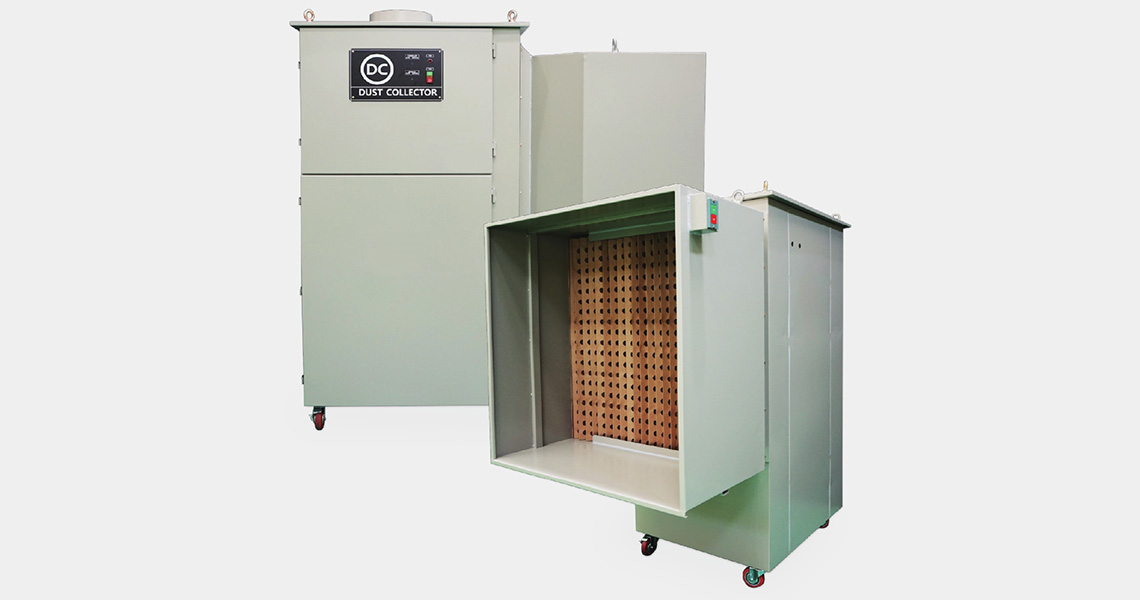

페인트 부스 집진기

준비중 입니다.




레이저 플라즈마 집진기

준비중 입니다.
